¿Qué es el Microprocesador de la ECU del Motor?

La ECU (Electronic Control Unit) es una computadora que gestiona una variedad de procesos dentro de un vehículo, desde la inyección de combustible hasta la sincronización del encendido. Esta centralita tiene diversos módulos que interactúan entre sí, y uno de los componentes más importantes de estos módulos es la memoria EPROM.

En el siguiente enlace, tienes un post muy interesante sobre La Historia de la Centralita ECU Motor

En próximos post, iremos bien uno a uno y al detalle todos los demás componentes internos y sus funciones de la centralita del coche ECU.

El microprocesador de la Centralita ECU del motor actúa como el cerebro del sistema de control del motor. Recibe señales de los sensores del motor, las procesa y toma decisiones en tiempo real para garantizar que el motor funcione de manera eficiente y dentro de los límites de emisiones.

Funciones clave del microprocesador:

• Procesamiento de señales de sensores: Los sensores del vehículo envían señales relacionadas con variables como la temperatura, la presión de combustible, la velocidad y la cantidad de oxígeno en los gases de escape. El microprocesador analiza estos datos y ajusta parámetros del motor en tiempo real.

• Control en tiempo real: El microprocesador envía señales a los actuadores del motor para controlar la inyección de combustible, la sincronización de encendido, la válvula de recirculación de gases (EGR), y otros sistemas del motor para optimizar su rendimiento.

¿Cuáles son los Microcomponentes que integran el Microprocesador de la Centralita ECU Motor?

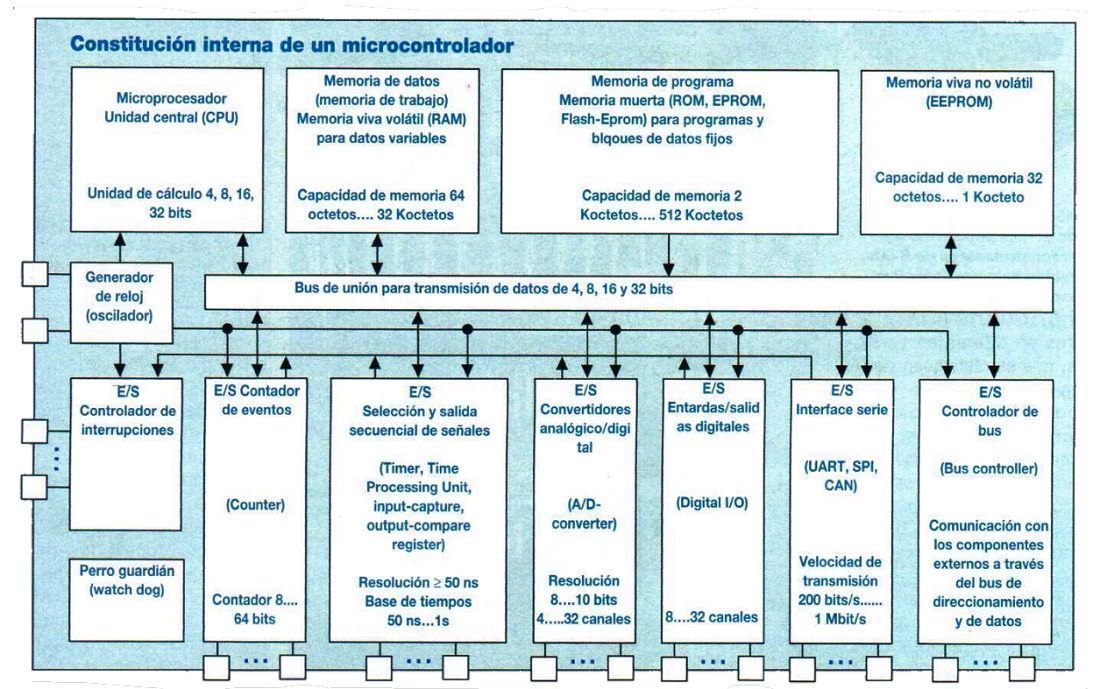

El microprocesador de la ECU está compuesto por diversos microcomponentes que realizan funciones especializadas. A continuación, se detallan los componentes más importantes.

1. Transistores de Efecto de Campo (FET)

Los FET son componentes cruciales en la ECU, permitiendo que el microprocesador amplifique señales y controle el flujo de corriente.

• Materiales: Principalmente silicio (Si), y algunas versiones avanzadas usan silicio-carburo (SiC) para manejar mejor las temperaturas altas y mejorar la eficiencia.

• Función: Los FET permiten la conmutación rápida y eficiente de señales de alta velocidad, cruciales para el procesamiento en tiempo real de los datos del motor.

2. Circuitos Integrados (ICs)

Los ICs agrupan miles de transistores y otros componentes en un solo chip para realizar operaciones matemáticas y lógicas complejas.

• Materiales: Silicio con capas de cobre para las conexiones y dióxido de silicio (SiO₂) para el aislamiento.

• Función: Los ICs realizan operaciones críticas, procesando las señales de los sensores y enviando comandos a los actuadores del motor.

3. Memoria Flash y RAM

• Memoria Flash: Almacena los programas y mapas de calibración utilizados para controlar el motor, como las configuraciones de inyección de combustible y las curvas de encendido.

• RAM: Utilizada para almacenar temporalmente los datos durante el procesamiento en tiempo real, permitiendo que el microprocesador ejecute cálculos rápidos y decisiones inmediatas.

4. Reguladores de Voltaje

Los reguladores de voltaje aseguran que todos los componentes del microprocesador reciban la cantidad de energía correcta para funcionar.

• Materiales: Silicio y, en aplicaciones avanzadas, nitruro de galio (GaN).

• Función: Garantizan una fuente de alimentación constante, protegiendo los componentes internos de fluctuaciones de voltaje que puedan afectar su rendimiento.

Comunicación entre el Microprocesador y la Memoria EPROM

La memoria EPROM (Erasable Programmable Read-Only Memory) juega un papel esencial en la ECU al almacenar los programas de control y los mapas de calibración del motor. El microprocesador se comunica constantemente con la memoria EPROM para leer y escribir datos críticos que regulan el funcionamiento del motor.

Proceso de Comunicación:

1. Lectura de datos: El microprocesador lee los mapas de calibración y los programas de control almacenados en la EPROM para determinar las acciones necesarias (como ajustar la inyección de combustible o la sincronización del encendido).

2. Escritura de datos: En algunos casos, el microprocesador puede reprogramar la EPROM para actualizar los parámetros de control, como cuando se realiza un tuning o se optimizan los mapas de combustible.

3. Interfaz de comunicación: La comunicación entre el microprocesador y la memoria EPROM se realiza a través de un bus de datos, utilizando señales eléctricas para transferir la información rápidamente y de manera precisa.

Comunicación del Microprocesador con Otros Componentes de la ECU

El microprocesador de la ECU no solo se comunica con la memoria EPROM, sino que también interactúa con otros módulos y sistemas del vehículo a través de diversos protocolos de comunicación.

Estos protocolos permiten el intercambio de datos entre el microprocesador y otros módulos de control, sensores, y herramientas de diagnóstico. Aquí están los protocolos más relevantes utilizados:

1. CAN Bus (Controller Area Network)

El CAN Bus es el protocolo estándar de comunicación en vehículos modernos, utilizado para la transmisión de datos entre las diferentes unidades de control electrónico (ECUs).

• Función: Facilita la comunicación de alta velocidad entre el microprocesador y otros sistemas del vehículo como la ECU de transmisión, ABS, control de suspensión, etc. Permite que los datos fluyan entre los módulos en tiempo real, lo que es esencial para la sincronización de todos los sistemas.

• Ventaja: Su alta fiabilidad y capacidad de transmitir grandes volúmenes de datos rápidamente hacen que sea indispensable en vehículos modernos.

2. LIN Bus (Local Interconnect Network)

El LIN Bus es un protocolo de comunicación de baja velocidad que complementa al CAN Bus en vehículos modernos.

• Función: Se utiliza principalmente para la conexión de dispositivos secundarios o periféricos, como sensores de temperatura, controles de luces, y otros sistemas de bajo costo.

• Ventaja: Es una opción económica y eficiente para la comunicación con sistemas no críticos, complementando al CAN Bus para tareas menos urgentes.

3. FlexRay

El FlexRay es un protocolo de comunicación de alta velocidad utilizado principalmente en aplicaciones avanzadas, como vehículos eléctricos y autónomos.

• Función: El microprocesador de la ECU se comunica con sistemas de control avanzados, como los sistemas de control de suspensión activa y dirección electrónica. FlexRay permite una comunicación en tiempo real y con una alta capacidad de datos.

• Ventaja: Su capacidad para manejar altas velocidades de transmisión y garantizar la sincronización precisa entre sistemas lo hace ideal para vehículos de alta gama.

4. K-Line (ISO 9141)

El K-Line es un protocolo de comunicación fundamental en el diagnóstico de vehículos, especialmente en aquellos más antiguos que no soportan los protocolos más recientes como CAN Bus.

• Función: El K-Line se utiliza principalmente para la comunicación con herramientas de diagnóstico a través del puerto OBD-II (On-Board Diagnostics). Permite que el microprocesador de la ECU envíe y reciba datos de diagnóstico, como los códigos de error y la información de rendimiento del motor.

• Ventaja: Aunque es un protocolo más antiguo y más lento en comparación con el CAN Bus o FlexRay, el K-Line sigue siendo ampliamente utilizado en vehículos más antiguos y en talleres de diagnóstico.

Temperaturas Operativas y Condiciones Extremas del Microprocesador Centralita ECU Motor

El microprocesador de la ECU está diseñado para soportar condiciones extremas de temperatura y vibración. Debido al entorno hostil del motor y el vehículo en general, el microprocesador debe estar construido con materiales avanzados y capaz de resistir variaciones térmicas significativas.

Temperaturas Mínimas y Máximas:

• Temperatura mínima: Los microprocesadores operan correctamente a temperaturas de hasta -40°C, aunque a temperaturas más bajas, el rendimiento de los materiales puede verse afectado.

• Temperatura máxima: La temperatura máxima operativa de un microprocesador es 125°C, más allá de la cual se puede comprometer la fiabilidad de los circuitos internos.

Vibración y Humedad:

• Vibración: Los microprocesadores deben resistir vibraciones de hasta 50 g, lo que garantiza su fiabilidad incluso en entornos de alta vibración, como los motores de los vehículos.

• Humedad: Los microprocesadores están diseñados para soportar hasta 95% de humedad relativa, garantizando que puedan operar bajo condiciones de humedad alta sin que sus circuitos se vean afectados.

Materiales Utilizados en el Microprocesador de ECU Motor

La durabilidad y eficiencia del microprocesador dependen de los materiales con los que está fabricado. Para garantizar un funcionamiento fiable en condiciones extremas, se utilizan materiales avanzados:

Silicio de Alta Calidad:

El silicio es el material base en la mayoría de los componentes electrónicos de los microprocesadores debido a sus propiedades semiconductoras. Este material permite un manejo eficiente de las señales y es ideal para la fabricación de transistores.

Silicio-Carburo (SiC) y Nitruro de Galio (GaN):

En aplicaciones avanzadas, como los vehículos de alto rendimiento o eléctricos, se utiliza silicio-carburo (SiC) y nitruro de galio (GaN). Estos materiales permiten manejar temperaturas más altas y mejor eficiencia energética.

Reprogramación y Optimización del Microprocesador

¿Por qué es diferente la reprogramación del microprocesador?

En muchos casos, el microprocesador en sí no se “reprograma” directamente como la memoria EPROM. En lugar de reprogramar el microprocesador, lo que se hace es actualizar o modificar los mapas de calibración y algoritmos de control que se encuentran en la memoria asociada (normalmente flash o EPROM) que está conectada al microprocesador. La reprogramación de estos datos es lo que mejora o adapta el rendimiento del motor, pero el microprocesador mismo, como tal, no es modificado.

Métodos de Reprogramación para el Microprocesador de la ECU:

Reprogramación a través de OBD-II:

La reprogramación OBD-II se realiza para ajustar los parámetros almacenados en la memoria de la ECU (como la EPROM o Flash). Este proceso no afecta directamente al microprocesador, sino que se centra en actualizar los mapas de calibración y los programas de control. Este es el enfoque más común para los cambios de software del motor.

Bench Programming:

Para situaciones más complejas, cuando el microprocesador o la memoria no puede ser reprogramada a través de OBD-II, bench programming puede ser necesario. En este caso, la ECU se retira del vehículo y se conecta a un programador especializado en un banco de trabajo. Aquí, la memoria de la ECU (que contiene los datos y algoritmos del motor) se puede leer, escribir o reprogramar completamente.

Boot Mode:

El boot mode se utiliza para acceder a la memoria de la ECU en un nivel más profundo. Este método es particularmente útil cuando se debe realizar una reprogramación completa de los programas o cuando la ECU está bloqueada o dañada. Al entrar en boot mode, los técnicos pueden acceder a la memoria flash de la ECU y cargar nuevos datos o software, lo cual afecta indirectamente el comportamiento del microprocesador al modificar los parámetros que éste controla.

La reprogramación del microprocesador de la ECU no se realiza modificando directamente el microprocesador en sí, sino modificando los datos y algoritmos almacenados en la memoria asociada a este procesador. Los métodos para actualizar o modificar estos datos incluyen OBD-II, bench programming y boot mode.

Reprogramación del Microprocesador vs. Reprogramación de la Memoria EPROM

Es crucial entender que el microprocesador en sí no es necesariamente reprogramado de la misma forma que la memoria EPROM. El microprocesador procesa los datos que recibe de la memoria EPROM o flash, pero no se modifica directamente. Lo que se reprograma son los datos almacenados en la memoria que el microprocesador usa para controlar el motor y otros sistemas del vehículo.

Seguridad y Protección en el Microprocesador

La seguridad en los microprocesadores de la ECU es fundamental, especialmente a medida que aumentan las preocupaciones sobre los ciberataques a vehículos conectados.

Ciberseguridad:

• El microprocesador de la ECU implementa cifrado de datos y autenticación de comunicación para proteger la información almacenada y asegurar que los datos que recibe y envía no sean manipulados por fuentes externas.

Soldadura en los Microprocesadores de la ECU: Tipos y Técnicas

La soldadura en los microprocesadores de la ECU es un proceso esencial que garantiza la correcta conexión eléctrica de los componentes dentro de la placa de circuito impreso (PCB). Existen diferentes tipos de soldadura y técnicas, cada una con ventajas específicas dependiendo de los requerimientos del sistema.

1. Soldadura de Componentes SMD (Surface-Mounted Device)

Los microprocesadores modernos en las ECU se montan principalmente utilizando la tecnología de montaje superficialo SMD (Surface-Mounted Device). Este tipo de soldadura se realiza directamente en la superficie de la placa de circuito impreso, sin necesidad de agujeros o pasantes.

• Proceso: En la soldadura SMD, el microprocesador tiene pines en sus bordes que se colocan en puntos específicos de la PCB. La soldadura se aplica mediante un proceso automatizado de reflujo, donde el componente se coloca en la PCB y luego se pasa por un horno de reflujo que funde la soldadura en la zona de contacto.

• Ventajas:

  • Permite una mayor densidad de componentes.

  • Los componentes SMD son más pequeños, lo que facilita la miniaturización de las ECU.

  • Es más eficiente para la producción en masa.

• Material de Soldadura: Para los componentes SMD, se suele utilizar soldadura a base de aleaciones de estaño-plomo (SnPb) o, más recientemente, aleaciones sin plomo como estaño-cobre (SnCu), debido a las regulaciones ambientales y las normativas de RoHS.

2. Soldadura de Componentes de Montaje en Cabeza (Through-Hole Soldering)

Aunque la tecnología SMD es la más común, algunos microprocesadores más antiguos o componentes complementarios en la ECU pueden utilizar soldadura de montaje en cabeza (Through-Hole), donde los pines del componente se insertan en agujeros pasantes en la PCB.

• Proceso: El proceso de soldadura a través de orificio es más manual y, generalmente, se realiza mediante el proceso de soldadura por ola o soldadura manual en el que el componente se inserta en la PCB y se somete a un baño de soldadura fundida o se realiza de forma manual con un soldador de punta fina.

• Ventajas:

  • Ideal para componentes que necesitan una conexión robusta.

  • Utilizado cuando los componentes requieren conectividad fuerte para soportar vibraciones severas o condiciones extremas.

• Material de Soldadura: Al igual que con SMD, se utilizan aleaciones de estaño-plomo (SnPb) o sin plomo, como estaño-cobre (SnCu), pero en este caso, el proceso de soldadura es más manual y, por lo tanto, menos automatizado.

3. Técnicas de Soldadura Avanzadas: Reballing y BGA

El Reballing y la soldadura de BGA (Ball Grid Array) son técnicas avanzadas que se utilizan cuando el microprocesador de la ECU tiene una configuración de pines densa, como ocurre con los componentes de alto rendimiento o grandes circuitos integrados (ICs) de la ECU.

• Proceso de Reballing: Esta técnica se utiliza principalmente para reparaciones o para reemplazar una soldadura defectuosa en las placas BGA. Implica retirar el componente de la PCB, quitar la soldadura vieja y luego volver a colocar las bolas de soldadura en la base del componente antes de reinstalarlo en la PCB.

• BGA (Ball Grid Array): En el microprocesador de la ECU, los pines de la soldadura no están en los bordes, sino en una malla de bolas de soldadura que se coloca en la parte inferior del componente. Esta tecnología se usa en procesadores más avanzados y de alto rendimiento.

• Ventajas:

  • Permite que los microprocesadores sean más compactos.

  • Ofrece mejor conductividad y mayor resistencia a las vibraciones.

• Material de Soldadura: Para el reballing y los componentes BGA, se utilizan bolas de soldadura de aleaciones como estaño-plomo o estaño-cobre. En la actualidad, las aleaciones sin plomo son preferidas para cumplir con las normativas RoHS.

Si quieres ser un experto en soldadura Reballing de componentes, te recomendamos nuestro libro Técnicas de Soldadura Reballing escrito y producido por Soluciones GuemaCAR Laboratorio Electrónica Automotriz disponible en nuestra tienda online.

Consideraciones de Soldadura en el Microprocesador de la ECU

Temperaturas de Soldadura:

• La temperatura de soldadura debe ser cuidadosamente controlada, ya que las temperaturas excesivas pueden dañar los componentes del microprocesador. Generalmente, las temperaturas de soldadura para componentes SMD o BGA oscilan entre 250°C y 300°C, dependiendo del tipo de soldadura.

Calidad y Durabilidad de la Soldadura:

• Las conexiones de soldadura deben ser de alta calidad para garantizar la fiabilidad del microprocesador. Las conexiones de mala calidad pueden llevar a fallos intermitentes o problemas de comunicación entre el microprocesador y otros componentes de la ECU.

Técnicas de Inspección:

• La inspección de la soldadura se realiza mediante inspección visual, rayos X (para BGA) o microscopía electrónica. Las placas con soldaduras de mala calidad pueden ser desmontadas y reparadas utilizando métodos como reballing.

Importancia de la Soldadura en la Reparación de la ECU

La soldadura no solo es crucial en la fabricación de la ECU, sino también en las tareas de reparación de la Centralita ECU. Las soldaduras defectuosas pueden causar fallos eléctricos o interrupciones en la comunicación entre el microprocesador y otros componentes. En procesos de reprogramación o actualización de ECU, los errores de soldadura pueden hacer que el vehículo no responda correctamente a los comandos del microprocesador.

• Reparación de Soldadura: Si una ECU tiene un problema relacionado con las conexiones de soldadura, como una soldadura fría o dañada, esto puede impedir que la ECU funcione correctamente. En este caso, se puede realizar una soldadura manual o utilizar reballing para reemplazar las soldaduras defectuosas.

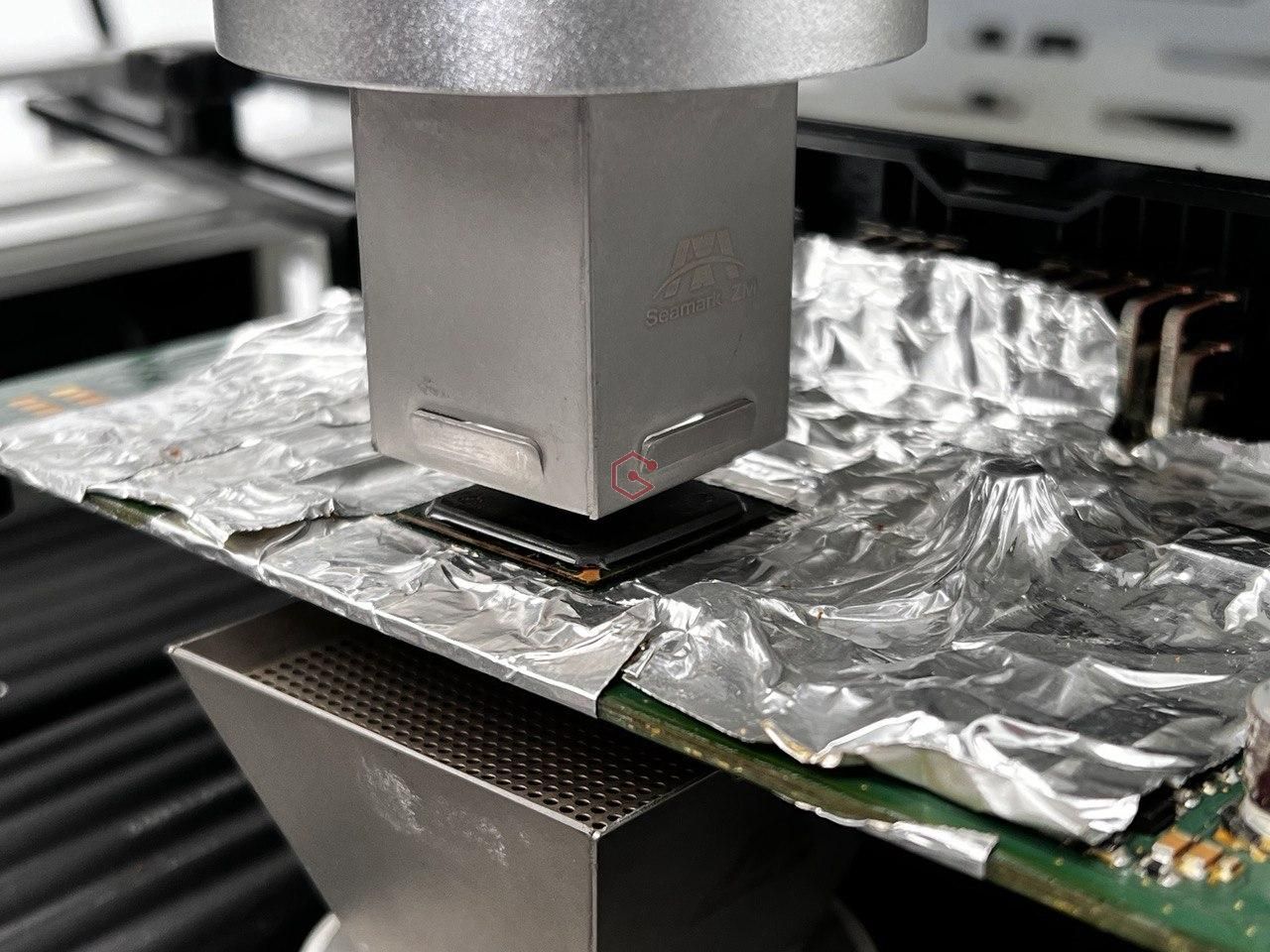

La soldadura del microprocesador en la centralita ECU es un proceso fundamental tanto en la fabricación como en la reparación de los microprocesadores de la ECU. Desde la soldadura SMD hasta las técnicas avanzadas de BGA, cada tipo de soldadura tiene un propósito específico para garantizar la fiabilidad, eficiencia y durabilidad del microprocesador. Entender cómo se realiza y se inspecciona la soldadura en los microprocesadores de la ECU es crucial para mantener el rendimiento y la fiabilidad del motor.

El microprocesador de la ECU es uno de los componentes más complejos y esenciales en los vehículos modernos. Desde la comunicación con la memoria EPROM hasta su capacidad de manejar condiciones extremas de temperatura y vibración, este componente es fundamental para la optimización del rendimiento del motor y la fiabilidad del vehículo. Comprender su funcionamiento, los materiales que lo componen, sus capacidades de comunicación y las temperaturas operativas es crucial para cualquier experto en electrónica automotriz.
