Piloto virtual de Simracing, ¿estás buscando dar el salto definitivo al Force Feedback directo pero los precios de las bases comerciales de gama media como Moza R12 o Fanatec ClubSport se te escapan de presupuesto? Es un hecho innegable: el mercado del simracing ha cambiado drásticamente. Hace unos años, montar un Direct Drive casero (DIY) requería invertir casi 1.000 euros en pesados motores industriales MiGE y controladoras SimuCUBE de primera generación. Hoy en día, con bases comerciales de 12 Nm llave en mano por poco más de 600 euros, la comunidad maker se ha visto obligada a reinventarse.

En Soluciones GuemaCAR, como laboratorio avanzado de ingeniería y electrónica automotriz en Madrid, sabemos perfectamente que donde hay un circuito integrado y un bus de comunicación, siempre hay una alternativa más inteligente, abierta y económica. No necesitas gastarte un dineral en un ecosistema cerrado de marca. Hoy te traemos la guía técnica definitiva para construir tu propia base Direct Drive ultra-low-cost de alto rendimiento (entre 10 y 15 Nm reales de fuerza) por menos de 300 euros, utilizando hardware libre y placas lógicas programables de coste reducido.

Nota: Post meramente informativo; no realizamos soporte sobre estos proyectos

El reto económico: ¿Por qué hacer un Direct Drive casero en la era de Moza y Fanatec?

La democratización de los simuladores ha hecho que marcas masivas dominen el mercado. Sin embargo, comprar una base comercial tiene serios inconvenientes a largo plazo que la comunidad técnica conoce muy bien:

• Ecosistemas de aros bloqueados: Las marcas te obligan a comprar sus propios volantes mediante sistemas Quick Release con conectores propietarios o chips de seguridad inalámbricos. Si quieres usar un aro personalizado, debes pagar adaptadores carísimos o modificar el cableado interno.
• Imposibilidad de reparación: Si la placa base de una marca comercial sufre una avería fuera de garantía, el fabricante rara vez te venderá el componente de repuesto suelto, obligándote a tirar la base entera a la basura o pagar reparaciones desorbitadas.
• Falta de personalización total: Al montar tu propio hardware, tú decides el mapeado del Force Feedback, la tasa de refresco de la telemetría y puedes integrar la electrónica con el resto de componentes de tu cockpit sin depender de un software central cerrado de marca.

Construyendo una base Direct Drive DIY económica, no solo ahorras más de un 50% frente a las opciones comerciales de potencia equivalente, sino que consigues un hardware 100% reparable y modificable en tu propio garaje.

Lista de componentes ultra-low-cost: ¿Cómo bajar de los 300 euros?

Para lograr una reducción drástica de costes sin sacrificar el par motor ni la precisión de giro, el secreto reside en utilizar componentes alternativos de grado industrial reacondicionados o motores síncronos de imanes permanentes (PMSM) de procedencia genérica. Olvídate de los caros servomotores MiGE; esta es la lista de la compra inteligente para un presupuesto de guerrilla:

• Motor Brushless de imanes permanentes (10-14 Nm): Motores de desguace industrial, servomotores paso a paso de bucle cerrado (NEMA 34 o similar de alta gama con drivers avanzados) o motores síncronos de CA de marcas asiáticas como ASD con par nominal alto. Se pueden conseguir en plataformas de liquidación industrial o importación directa por unos 110€ – 130€.
• Controladora Lógica OpenFFBoard (STM32F469 o similar): El cerebro del sistema. El proyecto de hardware libre OpenFFBoard sustituye por completo a las costosas controladoras de marca. Una placa de desarrollo STM32 compatible programada con este firmware libre gestiona el protocolo USB de simulación de forma nativa. Su coste ronda los 35€ – 50€.
• Driver de Potencia de bajo coste (BTS7960 o ODrive clon): Para modular la corriente que se envía a las bobinas del motor según las órdenes lógicas del PC. Un puente en H doble de alta potencia o un driver brushless de tres fases genérico se sitúa entre los 20€ y los 45€.
• Fuente de Alimentación industrial conmutada (36V-48V CC): Una fuente conmutada genérica de 480W de potencia para suplir los picos de consumo exigidos durante los contravolantes más violentos. Su precio oscila entre los 25€ y 35€.
• Encoder óptico incremental (600 – 2500 PPR): Indispensable para que la controladora sepa en qué milímetro exacto de ángulo se encuentra el volante. Un encoder rotativo incremental genérico de alta velocidad cuesta unos 15€ – 20€.
• Acoplamiento Quick Release (QR) low-cost: El conector rápido para quitar y poner el volante. Para un presupuesto bajo, se suele optar por adaptadores de aluminio para volantes de coche real (estilo Momo o Sparco) adaptados al eje del motor, o piezas impresas en 3D reforzadas. Su coste ronda los 15€ – 25€.
• Aro de volante (DIY o modificado): Para mantener el bajo coste, la comunidad suele utilizar aros de coche real de desguace, aros de simulación de segunda mano modificados o estructuras fabricadas mediante impresión 3D con empuñaduras forradas. Un aro básico de este tipo cuesta entre 25€ y 40€.

Con un coste acumulado de hardware de aproximadamente 220€ – 280€, dispondrás de una base con el triple de fuerza que un Logitech G29 / Thrustmaster T300 y con un nivel de detalle en el Force Feedback idéntico al de las marcas profesionales de gama media.

¿y en la lista de componentes para fabricar volante casero direct drive no necesitaríamos un arduino para el control electrónico?

Es una pregunta muy común y totalmente lógica, ya que la inmensa mayoría de proyectos de simracing caseros (como botoneras, pantallas o pedales personalizados) utilizan placas Arduino (como el Arduino Pro Micro o el Leonardo) por su simplicidad y bajo coste.

Sin embargo, para una base Direct Drive con OpenFFBoard, no necesitas un Arduino. Te explico por qué:

• El microprocesador STM32 ya es el “cerebro” absoluto: La placa controladora principal de OpenFFBoard utiliza un microcontrolador mucho más potente (un procesador de arquitectura ARM de 32 bits, normalmente de la familia STM32).

• Capacidad de procesamiento muy superior: Un Arduino básico (de 8 bits a 16 MHz) no tiene la potencia de cálculo suficiente para gestionar los complejos algoritmos matemáticos del Force Feedback físico en tiempo real, leer un encoder de alta resolución a miles de pulsos por vuelta y, al mismo tiempo, comunicarse con el PC a 1000 Hz sin latencia.

• OpenFFBoard es autónomo: La placa de OpenFFBoard ya integra directamente en su hardware el puerto USB nativo para que el PC la reconozca como un dispositivo de juego (Joystick/Volante), los pines para leer el encoder óptico y los pines de salida PWM para el driver de potencia. No requiere de ninguna placa intermedia como Arduino para funcionar.

Por tanto, en esta arquitectura concreta, el procesador de OpenFFBoard asume el 100% de las tareas de control, comunicación y potencia, haciendo que añadir un Arduino sea totalmente innecesario para el funcionamiento de la base.

Donde Comprar componentes para fabricar volante direct drive casero

Al fabricar una base Direct Drive casera, la búsqueda de componentes puede abrumar. A diferencia de las placas de control que se compran en tiendas maker como Elecrow o Tindie, el motor y su electrónica asociada requieren buscar en canales especializados.

Aquí tienes la hoja de ruta definitiva con las tres vías principales para conseguir tus componentes al mejor precio:

1. AliExpress (La opción recomendada para motores nuevos y económicos)

Es el canal preferido por la comunidad para comprar motores síncronos de imanes permanentes (PMSM) o servomotores trifásicos sin dejarse una fortuna.

• ¿Qué buscar?: Escribe en el buscador "130ST Motor", "90ST Motor" o "NEMA 34 Closed Loop Stepper Motor" (paso a paso de bucle cerrado).

• Potencia recomendada: Los motores de la serie 80ST o 90ST (de 8 a 10 Nm) son perfectos si buscas un FFB compacto pero ágil. Si quieres la fuerza bruta de una base comercial de gama alta, ve directo a por un 130ST (de 10 a 15 Nm).

• Ojo al encoder: Compra siempre la variante que ya incluya el encoder incremental integrado (mínimo de 2500 PPR) en la parte trasera. Te ahorrarás diseñar acoples artesanales.

2. Portales de liquidación y mercado de ocasión (Para cazadores de chollos)

Las empresas de robótica, CNC y automatización industrial descartan constantemente servomotores de alta calidad a una fracción de su coste original.

• eBay: Busca términos como "Used AC Servo Motor", "Industrial brushless motor" o marcas reputadas de automatización como MiGE, Sanyo Denki, Yaskawa o Delta. Con un poco de paciencia se pueden encontrar motores industriales de 10-15 Nm por apenas 90€.

• Excedentes industriales (Surplus): Webs de liquidación técnica en Europa donde venden componentes descatalogados pero 100% operativos.

3. Tiendas especializadas en Simracing (Para ir a lo seguro)

Si prefieres saltarte las aduanas, contar con garantía nacional y soporte directo de configuración:

• Simufy (España) o SimRaceShop (Alemania): Venden motores sueltos de la marca MiGE (los famosos motores “Small MiGE” que utilizan bases comerciales como VRS DirectForce Pro). Aunque nuevos rondan los 250€ – 350€, vienen listos con el eje preparado para simracing, cableado blindado de máxima calidad y compatibilidad garantizada.

⚠️ Dos detalles críticos antes de pagar:

1. El tipo de eje (Shaft): Busca motores con eje cilíndrico estándar con chavetero (normalmente de 19 mm o 22 mm). Esto te garantizará que cualquier acople rígido o Quick Release del mercado encaje sin tener que llevar la pieza a un tornero.

2. El voltaje del Driver: La controladora TMC4671 de OpenFFBoard maneja rangos altos de corriente. Asegúrate de que tu fuente de alimentación coincida con el voltaje nominal del motor y el límite que soporte el driver que hayas comprado (habitualmente entre 36V y 48V CC).

Entendiendo el cerebro de la base: OpenFFBoard y su Arquitectura de Control

La controladora OpenFFBoard actúa como el traductor universal entre la física de tu simulador de carreras y la corriente física que llega al motor de tu volante. No se limita a enviar señales lógicas; procesa complejos algoritmos de inercia y fricción dinámica en tiempo real para replicar las irregularidades del asfalto.

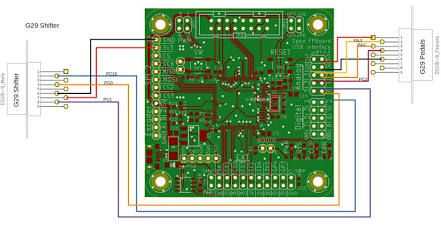

Como se aprecia en el diseño de arquitectura lógica de OpenFFBoard, la placa interactúa con buses de datos dedicados. Permite conectar módulos externos de comunicación de forma directa, lo que garantiza que podamos diagnosticar las líneas lógicas de comunicación si se produce pérdida de paquetes de datos a alta velocidad.

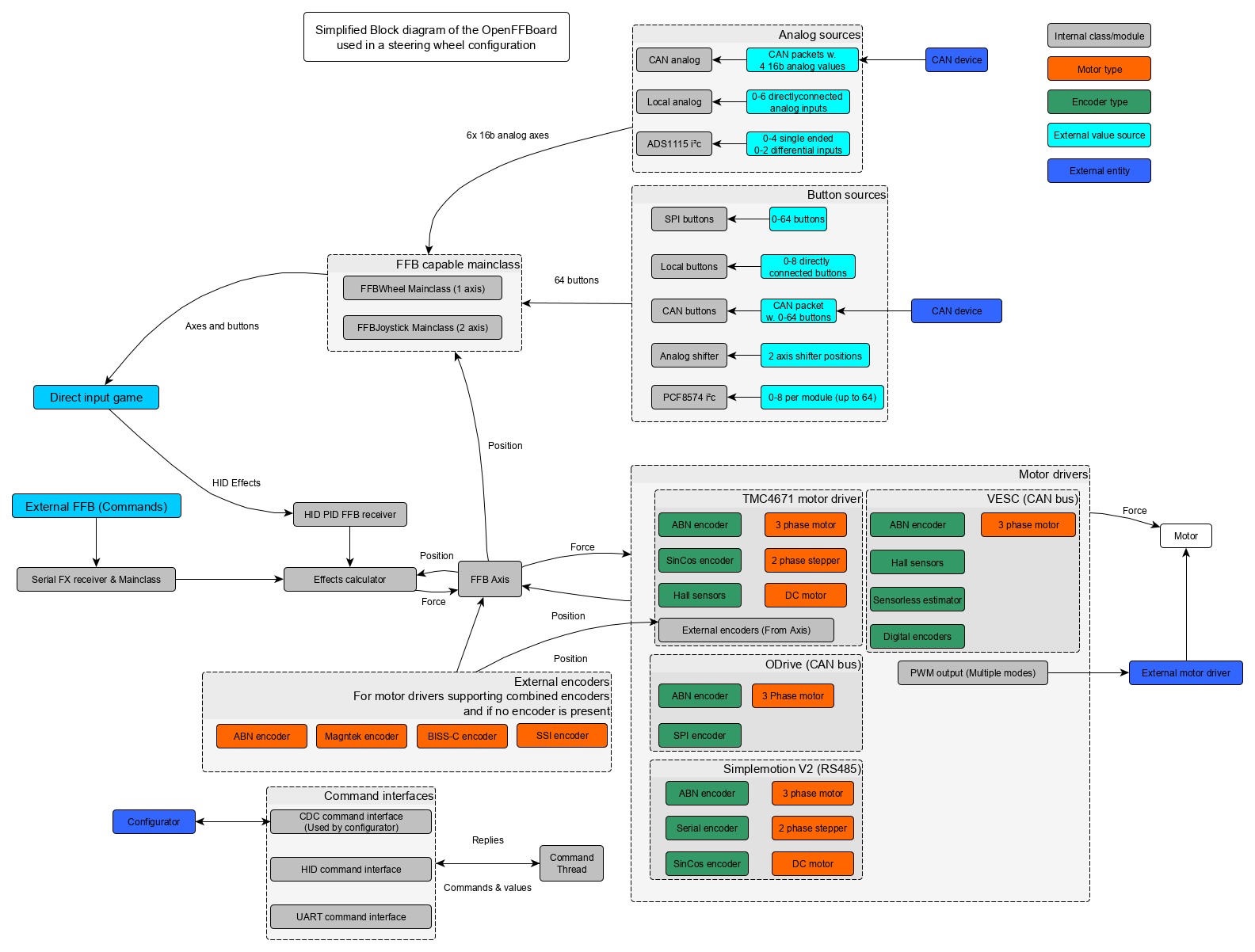

En el siguiente esquema conceptual detallamos el funcionamiento del firmware de OpenFFBoard dentro de la arquitectura del volante, ilustrando cómo sus recursos de software se comunican con los diferentes periféricos conectados.

Guía técnica de ensamblado y cableado de la electrónica

El montaje de un Direct Drive casero requiere paciencia y rigurosidad con las conexiones eléctricas. Un solo cable de datos mal soldado o la ausencia de un correcto filtrado de interferencias arruinará por completo la experiencia en el simulador.

Sigue este proceso de ensamblado paso a paso:

1. Fijación del eje y acople de dirección: Instala un acoplamiento rígido de aluminio en el eje del motor industrial. Este acople debe adaptarse al sistema de Quick Release (QR) universal de tu aro de volante. Asegúrate de que no haya holguras mecánicas axiales, ya que la fuerza del motor terminará por desgastar los chaveteros.
2. Conexión de las líneas de alimentación de potencia: Cablea la salida de corriente continua de la fuente de alimentación industrial (V+ y V-) al driver de potencia. Utiliza cable de sección gruesa (mínimo AWG 14) para evitar sobrecalentamientos por la alta demanda de amperaje en curvas rápidas apoyadas.
3. Sincronización del Encoder óptico: Acopla el encoder rotativo en la parte trasera del eje del motor (si este no cuenta con uno integrado de fábrica). Conecta los canales de señal A, B y Z a los pines de interrupción rápida de tu placa controladora STM32 o OpenFFBoard, asegurándote de alimentar el encoder a la tensión correcta de 5V para evitar derivaciones.
4. Bucle de comunicación de control: Conecta las señales lógicas PWM (ancho de pulso) y DIR (dirección) desde la placa controladora al driver de potencia. Esta es la autopista por la que viaja la orden de cuánta fuerza de oposición debe ejercer el motor en cada milisegundo según la física del juego.

El puente de potencia BTS7960, diseñado específicamente para controlar motores de corriente continua con picos de hasta 43 Amperios, es el encargado de recibir la señal de modulación PWM del procesador central y transferir la corriente física exacta requerida. Es sumamente importante mantener esta placa refrigerada mediante disipadores de aluminio activos, ya que bajo condiciones de carrera prolongadas su temperatura puede degradar los MOSFET de potencia internos.

El gran enemigo del Simracing DIY: El ruido electromagnético (EMI)

Cuando juntas un motor industrial de alta corriente, un ordenador gaming de gran consumo y una serie de periféricos USB de precisión (células de carga en pedales, pantallas de telemetría, botoneras), surge un fenómeno físico inevitable: las Interferencias Electromagnéticas (EMI) o ruido de masa.

Los síntomas del ruido electromagnético en tu simulador son claros: el volante se desconecta de forma aleatoria a mitad de una carrera, los pedales registran pulsaciones fantasma del 1% o 2% sin que los estés pisando, o las pantallas parpadean ante fuerzas de retorno bruscas.

Para combatir el ruido de masa en tu instalación casera, aplica estas pautas de laboratorio:

• Usa cableado apantallado obligatoriamente: Todos los cables de señal débil (encoder y conexiones USB internas) deben tener blindaje trenzado metálico. La malla de este blindaje debe soldarse únicamente en un extremo al chasis metálico de la caja de control.
• Instala núcleos de ferrita: Coloca cilindros de ferrita conectorizados en los extremos de todos los cables USB de tu simulador. Estos componentes absorben las corrientes de alta frecuencia parasitarias antes de que entren a la placa lógica de control.
• Unificación de masas (Tierra común): Conecta mediante cables de sección media el chasis metálico del motor, la estructura de tu cockpit de aluminio y la caja de la fuente de alimentación a una única toma de tierra física central de tu instalación eléctrica. Esto derivará cualquier corriente de fuga de forma segura al suelo de tu hogar, aislando las placas electrónicas delicadas.

Configuración del Software de Control Libre (OpenFFBoard)

Olvídate de programas pesados de marcas comerciales que ralentizan el PC. El firmware OpenFFBoard cuenta con una potente herramienta web y de escritorio que te permite calibrar el comportamiento de tu volante de forma milimétrica.

Una vez cargado el código en la controladora a través de la consola de desarrollo, tendrás acceso al configurador donde deberás ajustar los siguientes parámetros de telemetría y física:

• Tasa de actualización (USB Report Rate): Establécela a 1000 Hz para sincronizar los datos de posición del volante con el simulador cada 1 milisegundo exacto, eliminando cualquier latencia en la respuesta.
• Filtro de Amortiguación (Damping): Regula la resistencia natural del volante al giro. Un valor correcto evita que el motor oscile bruscamente de lado a lado cuando sueltas las manos en una recta en iRacing o Assetto Corsa Competizione.
• Fricción e Inercia: Simula el peso físico de la cremallera de dirección y los neumáticos del coche real sobre el asfalto. Ajustar estos parámetros en el software libre te dará el nivel de inmersión y detalle que buscas sin enturbiar las sensaciones puras del asfalto.

recursos oficiales y técnicos muy valiosos para profundizar en el ecosistema de OpenFFBoard y el desarrollo de hardware de simulación libre.

Aquí tienes los enlaces más interesantes para completar tu investigación o añadir al post:

1. Documentación Oficial y Wiki del Proyecto

El manual definitivo donde se explican detalladamente los esquemas de cableado, la asignación de pines (pinouts), la compatibilidad de motores y la guía de calibración paso a paso. 👉 Wiki oficial de OpenFFBoard en GitHub

2. Tienda Oficial de OpenFFBoard

Aunque es un proyecto de hardware libre y puedes mandar a fabricar las placas por tu cuenta con los archivos Gerber, el creador del proyecto (Ultrawipf) vende las placas oficiales ya ensambladas y testeadas para quienes prefieren saltarse la fase de soldadura SMD. 👉 Tienda oficial en Tindie (OpenFFBoard)

3. Servidor de Discord de la Comunidad

El verdadero centro de soporte colaborativo del proyecto. Aquí se reúnen cientos de ingenieros, programadores y entusiastas del simracing de todo el mundo para resolver dudas sobre configuraciones de motores, filtros de Force Feedback y depuración de ruidos electromagnéticos. 👉 Invitación al Discord Oficial de OpenFFBoard

Kit DIY de Volante de Carreras para Simulación (Fórmula 1 y GT)

Este proyecto te va a interesar. Se trata de un completísimo Trabajo Fin de Grado de la Universitat Politècnica de València en el que se detalla, paso a paso, el diseño y la fabricación de un volante de carreras totalmente funcional para simuladores.

• Autor original: Iván Cañizares Hernández



• Institución: Universitat Politècnica de València (UPV)



• Documento completo (PDF): Puedes consultar y descargar el proyecto académico en el siguiente enlace oficial: Acceder al PDF del Kit DIY en RiuNet (UPV).

Soluciones GuemaCAR: Divulgando la pasión por la electrónica y el hardware

Aunque en Soluciones GuemaCAR nos enfocamos de forma estricta y profesional en el diagnóstico, reprogramación y reparación de la electrónica del automóvil (centralitas, inmovilizadores, EZS o ECUs en vehículos de calle y competición), nos apasiona analizar estos proyectos independientes.

La electrónica industrial y el hardware libre que dan vida a un Direct Drive comparten los mismos fundamentos lógicos, de buses de datos y control de potencia que gestionamos a diario en nuestro Laboratorio Electrónica Automotriz en Leganés.

Fabricar tu propia base Direct Drive es un desafío increíblemente gratificante que te ayuda a comprender cómo interactúan los controladores lógicos con los motores síncronos de imanes permanentes. En nuestro blog nos encanta compartir estas guías y curiosidades técnicas para todos los entusiastas de la electrónica y la automoción de Madrid y de toda España.

¡Disfruta del proceso de montaje de tu volante Direct Drive y nos vemos en el asfalto con nuestro equipo de SimRacing GuemaCAR Racing Team!
