¿Que es la Sonda Lambda? Averías – Causas – Guía de Diagnostico y Reparaciones
La sonda lambda es un componente crucial del sistema de control de emisiones de un vehículo. Su función principal es medir la cantidad de oxígeno presente en los gases de escape y proporcionar esta información al sistema de gestión del motor. Esto permite ajustar la mezcla de aire y combustible para optimizar la eficiencia del motor y reducir las emisiones contaminantes. Esencialmente, la sonda lambda actúa como un “sensor de oxígeno” que ayuda a mantener el rendimiento óptimo del motor y a cumplir con las regulaciones ambientales.
FUNCIONAMIENTO SONDA LAMBDA
El funcionamiento de la sonda lambda se basa en un principio de medición del oxígeno residual en los gases de escape, comparándolo con el contenido de oxígeno en el aire exterior.
Esta medición permite ajustar la mezcla de aire y combustible para optimizar la eficiencia del motor. La sonda lambda está compuesta por un elemento cerámico recubierto de platino que genera una señal eléctrica en función de la diferencia de oxígeno entre el aire exterior y los gases de escape. Esta señal es utilizada por la unidad de control del motor para regular la mezcla de combustible.
Para asegurar un funcionamiento eficiente del catalizador, es crucial lograr una combustión óptima. En motores de gasolina, esto se logra mediante una mezcla precisa de aire y combustible, conocida como mezcla estequiométrica, donde se utilizan 14,7 kg de aire por cada 1 kg de combustible. Esta proporción ideal se representa con la letra griega λ (lambda), que indica la relación entre la cantidad de aire suministrada y la cantidad teórica necesaria para la combustión adecuada, expresada por la fórmula:
λ = cantidad de aire suministrada : cantidad de aire teórica = 14,7 kg : 14,7 kg = 1
La sonda lambda puede ser de dos tipos principales: de salto de tensión, que utiliza dióxido de circonio, y de resistencia, que utiliza dióxido de titanio.
Ambos tipos se montan en una carcasa similar para proteger las células de medición. La sonda lambda también puede estar equipada con calefacción para alcanzar rápidamente la temperatura de funcionamiento. En caso de fallo de la sonda lambda, pueden manifestarse síntomas como un mayor consumo de combustible, un rendimiento deficiente del motor y un aumento de las emisiones de escape. Las causas de avería pueden ser variadas, desde cortocircuitos hasta daños mecánicos.
La revisión y diagnóstico de la sonda lambda se pueden realizar con herramientas como un analizador de gases de escape, un multímetro, un osciloscopio o un comprobador de sondas lambda. Es importante seguir las especificaciones del fabricante al realizar cualquier reparación o sustitución de la sonda lambda.
FALLOS COMUNES SONDA LAMBDA
Cuando la sonda lambda presenta fallOs, pueden manifestarse los siguientes síntomas de avería:
- Aumento en el consumo de combustible
- Disminución en el rendimiento del motor
- Incremento en las emisiones de gases de escape (AU)
- Activación del indicador luminoso de control del motor
- Registro de códigos de avería en el sistema de diagnóstico.
CAUSAS AVERÍAS SONDA LAMBDA
Cuando una sonda lambda presenta fallas, las causas pueden variar y pueden incluir:
– Cortocircuitos internos y externos.
– Fallos en la masa o en el suministro de tensión.
– Sobrecalentamiento.
– Acumulación de posos o suciedad.
– Daños mecánicos.
– Utilización de combustible con plomo o aditivos.
Existen varios tipos de averías típicas de una sonda lambda que pueden ocurrir con cierta frecuencia. A continuación se detallan algunas de las causas que pueden provocar estos fallos:
| Fallo diagnosticado | Causa |
|---|---|
| Sonda no calefactada |
|
| Admisión de aire errónea, no hay aire de referencia | La sonda no se ha montado correctamente, la abertura del aire de referencia está obstruida |
| Daños por sobrecalentamiento | Temperaturas por encima de 950°C debido a un punto de encendido erróneo o por holgura en la válvula |
| Mala unión en los contactos |
|
| Falla la conexión a masa | Oxidación, corrosión en la instalación de gases de escape |
| Daños mecánicos | Par de apriete demasiado elevado |
| Envejecimiento químico | Trayectos demasiado cortos |
| Posos de plomo | Uso de combustible con plomo |
DIAGNOSIS AVERÍAS SONDA LAMBDA
1. **Fundamentos de la Diagnosis de Averías en la Sonda Lambda:**
Los vehículos equipados con autodiagnosis pueden detectar fallos en el circuito de regulación, los cuales quedan registrados en la memoria de averías. Normalmente, el testigo luminoso de control del motor indicará este fallo. Mediante una máquina de diagnosis, es posible consultar la memoria de averías en la sonda lambda. Sin embargo, los sistemas más antiguos no pueden diferenciar si el fallo se debe a una pieza defectuosa o a un problema en el cableado. En tal caso, el mecánico deberá realizar más comprobaciones.
2. **Supervisión Ampliada de las Sondas Lambda en el EOBD:**
Con el EOBD, la supervisión de las sondas lambda se amplió en los siguientes aspectos:
– Extremos del cable.
– Capacidad de funcionamiento.
– Cortocircuito en la unidad de control.
– Cortocircuito en el polo positivo.
– Rotura del cable y envejecimiento de la sonda lambda.
3. **Proceso de Diagnosis de las Señales de la Sonda Lambda:**
Para llevar a cabo la diagnosis de las señales de la sonda lambda, la unidad de control utiliza la frecuencia de la señal. En este proceso, se evalúan los siguientes datos:
– Valores máximo y mínimo registrados de la tensión de la sonda.
– Tiempo entre el flanco positivo y el negativo.
– Magnitud del regulador lambda según mezcla pobre o rica.
– Umbral de la regulación lambda.
– Tensión de la sonda y duración del periodo.

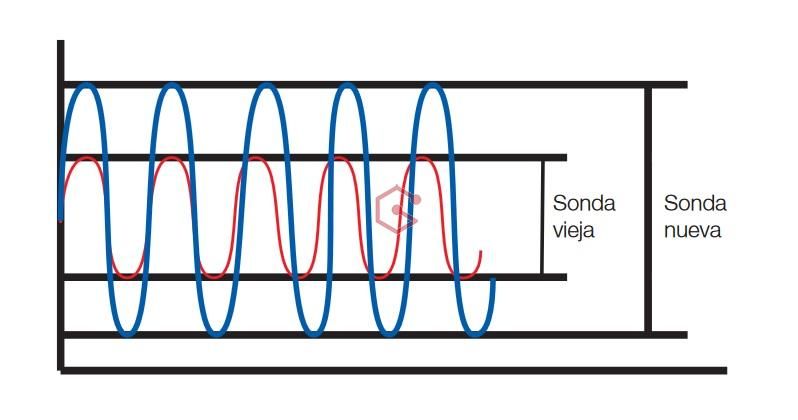

DETERMINAR LA TENSIÓN MÁXIMA Y MÍNIMA DE LA SONDA LAMBDA
Para determinar la tensión máxima y mínima de la sonda lambda, se lleva a cabo el siguiente procedimiento:
Cuando la amplitud de la señal de la sonda lambda no alcanza valores máximos y mínimos, puede indicar problemas en la sonda, el sistema de inyección de combustible, fugas en el escape o fallos en la unidad de control, lo que afecta la capacidad de determinar la mezcla aire-combustible. Se requiere una revisión exhaustiva para identificar y resolver la causa subyacente.
1. **Borrado de Valores Antiguos:**
Al arrancar el motor, se borran los valores antiguos de máxima y mínima tensión almacenados en la unidad de control.
2. **Registro de Nuevos Valores:**
Mientras el vehículo está en movimiento, se registran los nuevos valores de mínima y máxima tensión necesarios para la diagnosis. Esto se realiza dentro de un rango específico de carga y número de revoluciones, que están prescritos para este propósito.
En resumen, durante el funcionamiento del vehículo, se registran y actualizan continuamente los valores de tensión mínima y máxima de la sonda lambda, los cuales son utilizados por la unidad de control para el diagnóstico del sistema.

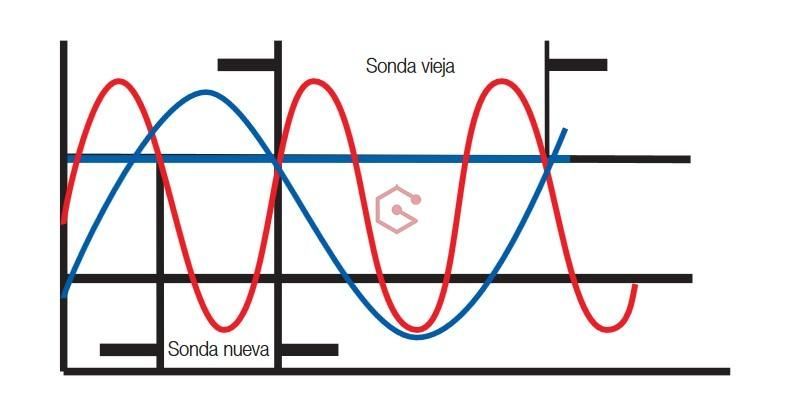

DETERMINACIÓN DEL INTERVALO ENTRE EL FLACO POSITIVO Y EL NEGATIVO
Cuando se excede el umbral de regulación de la tensión de la sonda, se inicia la medición del tiempo entre el flanco positivo y negativo. En caso de no alcanzar dicho umbral, se detiene la medición del tiempo. El intervalo entre el inicio y el final de la medición se calcula mediante un contador.
Tiempo de reacción: La sonda presenta un retraso en su respuesta al cambio en la mezcla, lo que impide mostrar el estado actual de manera oportuna.

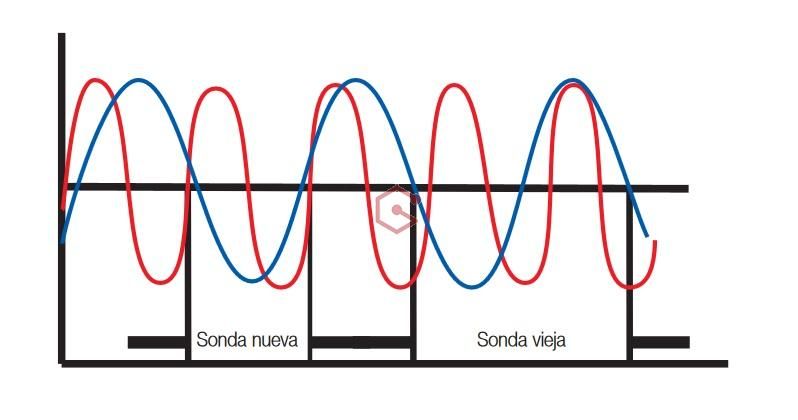

DETECCIÓN DE UNA SONDA LAMBDA ENVEJECIDA O INTOXICADA
Tiempo de respuesta: La frecuencia de la señal de la sonda es demasiado lenta, lo que impide una regulación óptima del sistema.
Si la sonda muestra signos de envejecimiento avanzado o está afectada por la presencia de aditivos en el combustible, estos problemas pueden ser identificados a través de la señal que emite. Esta señal es evaluada comparándola con registros almacenados. Se considera que una sonda está fallando cuando su respuesta es lenta, lo que puede manifestarse, por ejemplo, en una prolongación del período de la señal.
Evaluación de la sonda lambda utilizando herramientas como un osciloscopio, un multímetro, un comprobador de sondas lambda y un analizador de gases de escape: búsqueda de posibles fallos
Antes de iniciar cualquier evaluación, es importante realizar una inspección visual para asegurarse de que no haya daños en el cableado o en el conector. Además, se debe verificar que no existan fugas en el sistema de escape.
Para conectar el medidor, se sugiere emplear un cable adaptador. Es importante tener en consideración que la regulación lambda puede no estar activa en todas las condiciones de funcionamiento, como durante el arranque en frío hasta que se alcance la temperatura óptima de funcionamiento y bajo una carga completa.
Revisión de la Sonda Lambda con un Analizador de Gases
La utilización de un analizador de cuatro gases de escape constituye una de las formas más rápidas y simples de revisar el funcionamiento de la sonda lambda.
Este proceso de revisión se lleva a cabo siguiendo las pautas establecidas para la supervisión de los gases de escape. En motores previamente calentados, se desconecta un tubo flexible para introducir una perturbación controlada en el aire. Esta perturbación modifica la composición de los gases de escape, alterando el valor lambda calculado y visualizado por el analizador. Cuando el valor supera cierto umbral, el sistema de gestión del motor debe detectarlo y corregirlo dentro de un período de tiempo específico (por ejemplo, en AU, 60 segundos). Si la perturbación se reduce, el sistema ajusta el valor lambda para restaurarlo a su valor original.
Es esencial seguir las instrucciones del fabricante con respecto a la desconexión de las perturbaciones y los valores lambda durante este proceso.
Esta revisión únicamente permite verificar el correcto funcionamiento de la regulación lambda y no proporciona una evaluación eléctrica. Además, con este método existe el riesgo de que los sistemas modernos de gestión del motor, a pesar de un mal funcionamiento en la regulación lambda, puedan controlar la mezcla mediante una supervisión precisa de la carga, manteniendo así λ = 1.
Revisión de la Sonda Lambda con Multímetro
Para llevar a cabo esta revisión, es fundamental utilizar multímetros de alta impedancia equipados con indicadores digitales o analógicos.
Debido a que un multímetro con una resistencia interna pequeña (común en la mayoría de los dispositivos analógicos) puede sobrecargar la señal de la sonda lambda, lo que podría interrumpirla, es preferible emplear un aparato analógico que registre los cambios de tensión de manera más efectiva.
El multímetro se conecta al cable de señal de la sonda lambda (generalmente de color negro, respetando el esquema eléctrico). Se recomienda ajustar el rango de medición del multímetro a 1 o 2 V. Después de arrancar el motor, el indicador mostrará un valor que oscilará entre 0,4 y 0,6 V (tensión de referencia). Una vez que el motor o la sonda lambda alcancen la temperatura de funcionamiento, la tensión comenzará a variar entre 0,1 y 0,9 V.
Para obtener resultados precisos, es necesario mantener el motor a unas 2.500 revoluciones por minuto, lo que garantizará que la sonda alcance la temperatura de funcionamiento, incluso en sistemas que no cuentan con calefacción en la sonda lambda. Si los gases de escape no alcanzan una temperatura suficiente durante el ralentí, existe el riesgo de que la sonda lambda sin calefacción se enfríe y no genere ninguna señal.
Revisión de la Sonda Lambda con Osciloscopio
La mejor manera de analizar la señal de la sonda lambda es utilizando un osciloscopio. Es crucial asegurarse de que el motor o la sonda lambda hayan alcanzado la temperatura de funcionamiento antes de comenzar la prueba, similar a la medición con el multímetro.
El osciloscopio se conecta al cable de la señal, y el rango de medición necesario variará según el modelo del osciloscopio. Si el dispositivo cuenta con detección automática de la señal, se recomienda utilizar esta función. En caso contrario, se debe ajustar manualmente un rango de tensión de 1 a 5 V y un tiempo de 1 a 2 segundos.
Es fundamental que el motor funcione a unas 2.500 revoluciones por minuto durante la prueba.
La señal mostrada en la pantalla del osciloscopio se presenta en forma sinusoidal, y se pueden evaluar varios parámetros, incluyendo la amplitud (con valores de tensión máxima y mínima entre 0,1 y 0,9 V) y el tiempo de respuesta, así como la duración del período (con una frecuencia aproximada de 0,5 a 4 Hz).
Si quieres aprender a manejar y sacarle el máximo partido al Osciloscopio para este tipo de comprobación u otras averías relacionadas con la electrónica del automóvil, ponemos a tu disposición nuestro Curso presencial de Osciloscopio aplicado al Automóvil bonificado por FUNDAE.
En este curso presencial de Osciloscopio aplicado al Taller Mecánico, que hemos preparado para profesionales de la automoción. Detallamos todos los aspectos del funcionamiento del Osciloscopio con un lenguaje sencillo y fácil de entender.
Podrás interpretar las señales y serás capaz de diferenciar entre una señal correcta y otra errónea en busca de un diagnóstico que te permita saber que componente está averiado y no “cambiar por cambiar a ver si se soluciona”
Revisión de la Sonda Lambda con Comprobador de Sonda Lambda
Para esta evaluación, se dispone de varios comprobadores de sondas lambda ofrecidos por diversos fabricantes. Estos dispositivos muestran el funcionamiento de la sonda lambda a través de LEDs.
La conexión se realiza al cable de la señal utilizando un multímetro o un osciloscopio. Una vez que la sonda lambda ha alcanzado su temperatura operativa, los LEDs comienzan a encenderse, reflejando la composición de la mezcla y la evolución de la tensión de la sonda (en el rango de 0,1 a 0,9 V).
Es importante destacar que todos los ajustes para medir la tensión se refieren a la sonda de dióxido de circonio (conocida como sonda de salto de tensión). En el caso de las sondas de dióxido de titanio, el rango de medición de tensión debe cambiarse a 0-10 V, mientras que la tensión medida oscila entre 0,1 y 5 V.
Verificación del Estado del Tubo de Protección Sonda Lambda
Como paso inicial, es fundamental adherirse a las instrucciones proporcionadas por el fabricante. Junto con una evaluación eléctrica exhaustiva, el estado del tubo de protección de la sonda puede ofrecer una perspectiva sobre su rendimiento potencial.
El motor está operando con una mezcla excesivamente rica. Es necesario reemplazar la sonda y abordar la causa subyacente de esta mezcla abundante para prevenir futuras acumulaciones de hollín en la sonda.

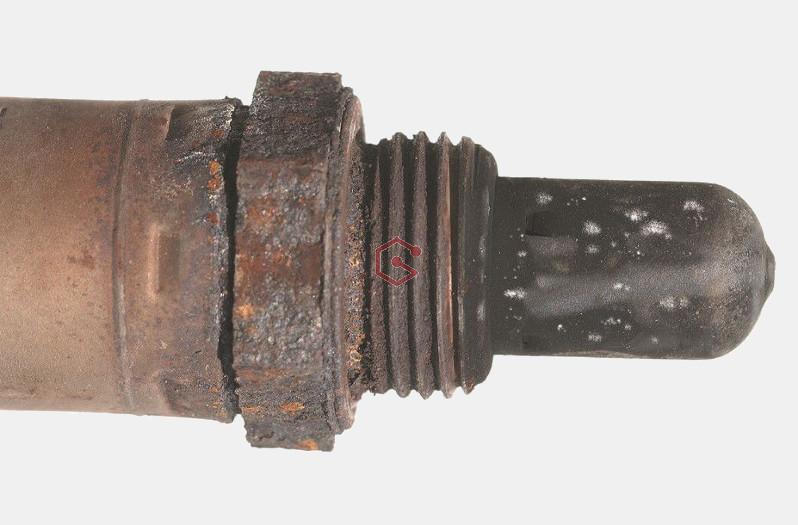

En el tubo protector, se pueden observar depósitos brillantes. Este fenómeno se atribuye al uso de combustible que contiene plomo.
El empleo de plomo en el combustible conlleva consecuencias negativas para la sonda, que se ve afectada y requiere reemplazo. Además, es necesario realizar una inspección exhaustiva del catalizador.
Una medida recomendada para mitigar este problema es la sustitución del combustible con plomo por una alternativa sin este componente nocivo.

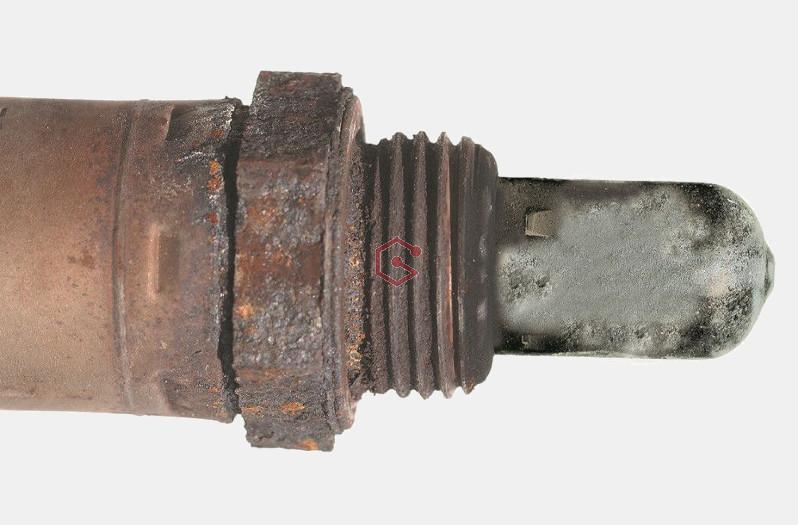

En el tubo protector se pueden observar depósitos de tonalidad clara, ya sea blancos o grises. Esta situación suele relacionarse con la quema de aceite y aditivos por parte del motor, los cuales se mezclan con el combustible.
La presencia de estos depósitos indica la necesidad de reemplazar la sonda y abordar la causa subyacente que ha provocado la combustión del aceite.
Es imperativo identificar y solucionar la raíz del problema para evitar futuros daños y garantizar un funcionamiento óptimo del motor.
En el tubo protector se pueden observar depósitos de tonalidad clara, ya sea blancos o grises. Esta situación suele relacionarse con la quema de aceite y aditivos por parte del motor, los cuales se mezclan con el combustible.
La presencia de estos depósitos indica la necesidad de reemplazar la sonda y abordar la causa subyacente que ha provocado la combustión del aceite.
Es imperativo identificar y solucionar la raíz del problema para evitar futuros daños y garantizar un funcionamiento óptimo del motor.
Revisión de la Funcionalidad de la Calefacción de la Sonda Lambda: Detección de Fallos
SONDA NO CALFACTADA
| Número de cables | Color de los cables | Conexión |
|---|---|---|
| 1 | Negro | Señal (masa a través de la carcasa) |
| 2 | Negro | Transpondedor Masa |
SONDA CALFACTADA
| Número de cables | Color de los cables | Conexión |
|---|---|---|
| 3 | Negro 2 en blanco |
Señal (masa a través de la carcasa) elemento calefactor |
| 4 | Negro 2 en blanco Gris |
Señal elemento calefactor masa |
SONDA DIÓXIDO DE TITANIO
| Número de cables | Color de los cables | Conexión |
|---|---|---|
| 4 | Rojo Blanco Negro Ámbar |
Elemento calefactor (+) Elemento calefactor (-) Señal (-) Señal (+) |
| 4 | Negro 2 en blanco Gris |
Elemento calefactor (+) Elemento calefactor (-) Señal (-) Señal (+) |

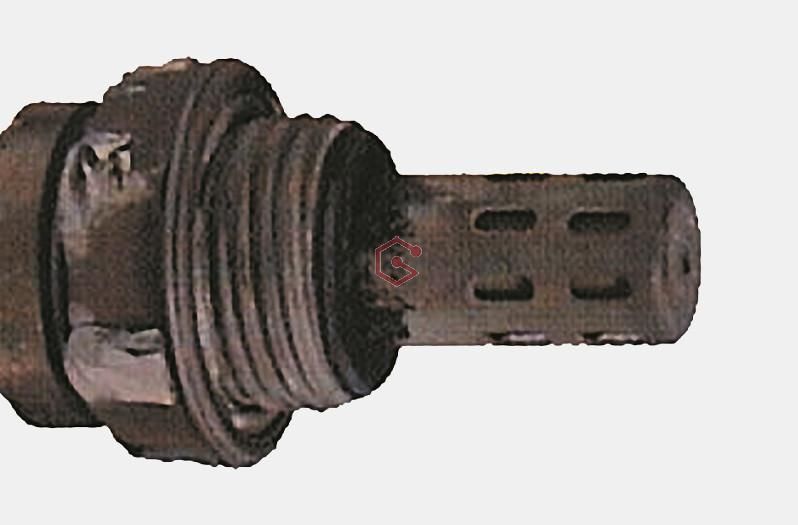

Guía para el Montaje Correcto de una Nueva Sonda Lambda
Al instalar una nueva sonda lambda, es fundamental seguir estas pautas para garantizar un montaje adecuado:
- Utilice únicamente las herramientas recomendadas para el montaje y desmontaje.
- Inspeccione cuidadosamente la rosca de instalación de los gases de escape en busca de posibles daños.
- Emplee la grasa suministrada con la sonda lambda o una específicamente diseñada para este propósito.
- Evite que la unidad de medición de la sonda entre en contacto con líquidos, aceites, grasas, productos de limpieza o agentes antióxido.
- Ajuste siempre el par de apriete recomendado por el fabricante de la sonda y del vehículo.
- Al colocar el cable de conexión, asegúrese de que no entre en contacto con superficies calientes, móviles o bordes afilados.
- Coloque el cable de conexión de la nueva sonda lambda de manera similar a la original.
- Verifique que haya suficiente espacio alrededor del cable para evitar desconexiones debido a vibraciones o movimientos del vehículo.
- Advierta a los clientes sobre el uso de combustibles sin plomo y sin aditivos metálicos.
- Si la sonda lambda se ha caído o está dañada, no la utilice.
