En esta nueva entrada del blog de Soluciones GuemaCAR Laboratorio Electrónica Automotriz, abordamos una avería real diagnosticada y reparada en nuestras instalaciones de Leganés (Madrid), que afecta a uno de los modelos más comunes: el Peugeot 407 2.0 HDi 136 CV.

El problema era desconcertante para el cliente y otros talleres:

🔧 El motor no se apaga al quitar la llave del contacto.
🚨 Todos los testigos de avería se encienden aleatoriamente: motor, ABS, airbag…
🧩 Y lo más confuso: el coche Peugeot 2.0 136CV 407 no lanza un fallo claro, sino múltiples errores eléctricos al azar.

🧪 Síntomas de la avería Peugeot 407

El Peugeot presentaba los siguientes comportamientos anómalos:

• Al quitar la llave del contacto, el motor seguía en marcha durante varios segundos o no se paraba nunca.

• Los testigos de fallo aparecían sin patrón lógico: a veces se encendía el de motor, otras el de ABS, ESP o incluso airbag.

• El climatizador funcionaba con el contacto quitado.

• La comunicación por OBD2 era intermitente o inestable.

• No había ningún fusible fundido.

📲 Diagnosis: múltiples errores en BSI, motor, ABS, airbag…

Mediante nuestro equipo profesional de diagnóstico, accedimos a las siguientes unidades electrónicas:

• BSI (Body System Interface): múltiples errores eléctricos y pérdida de comunicación.

• ECU motor (EDC16C34): errores de alimentación principal y CAN BUS.

• Unidad de airbag y ABS: registros de pérdida de tensión o tramas erráticas.

• Pantallazos reales incluidos más abajo 👇

Esto nos confirmaba que el fallo era eléctrico o electrónico, no mecánico, y que afectaba a varias unidades por igual.

🔧 Diagnóstico profundo: oscilogramas y análisis de alimentación

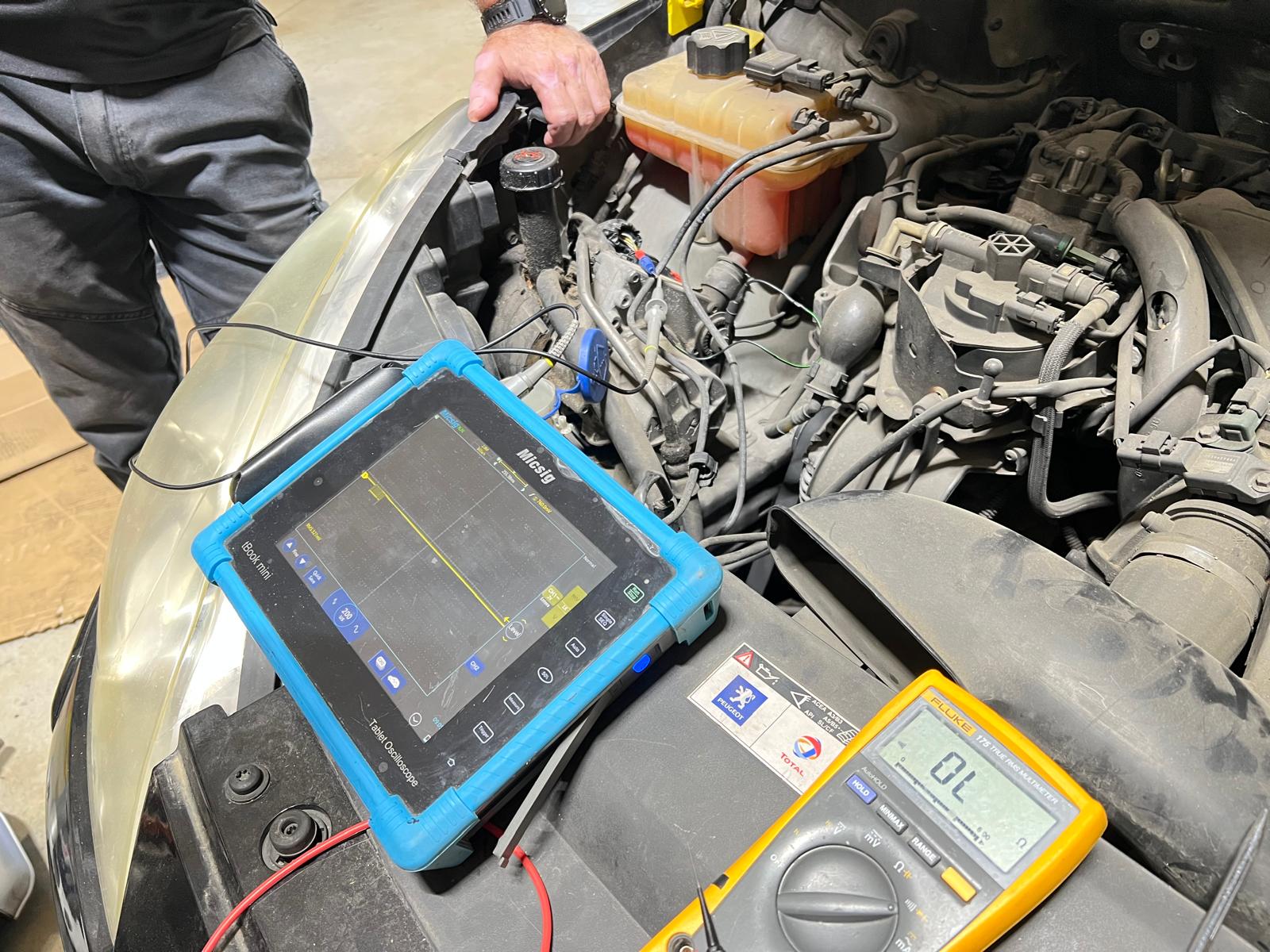

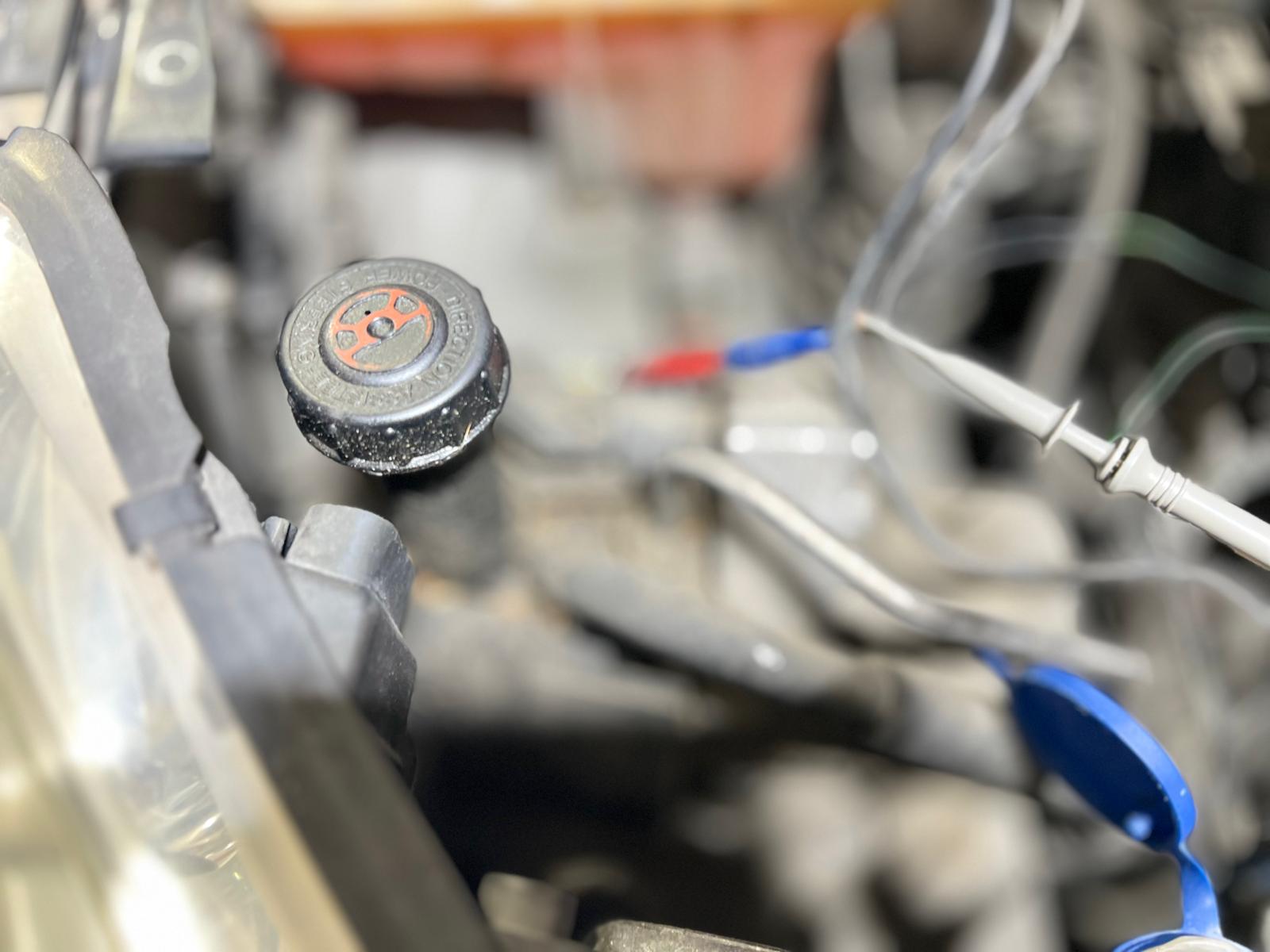

En laboratorio analizamos con osciloscopio:

✅ Línea de alimentación +12V de contacto
✅ Activación de relés principales
✅ Control de masa de la ECU
✅ Tramas de red CAN

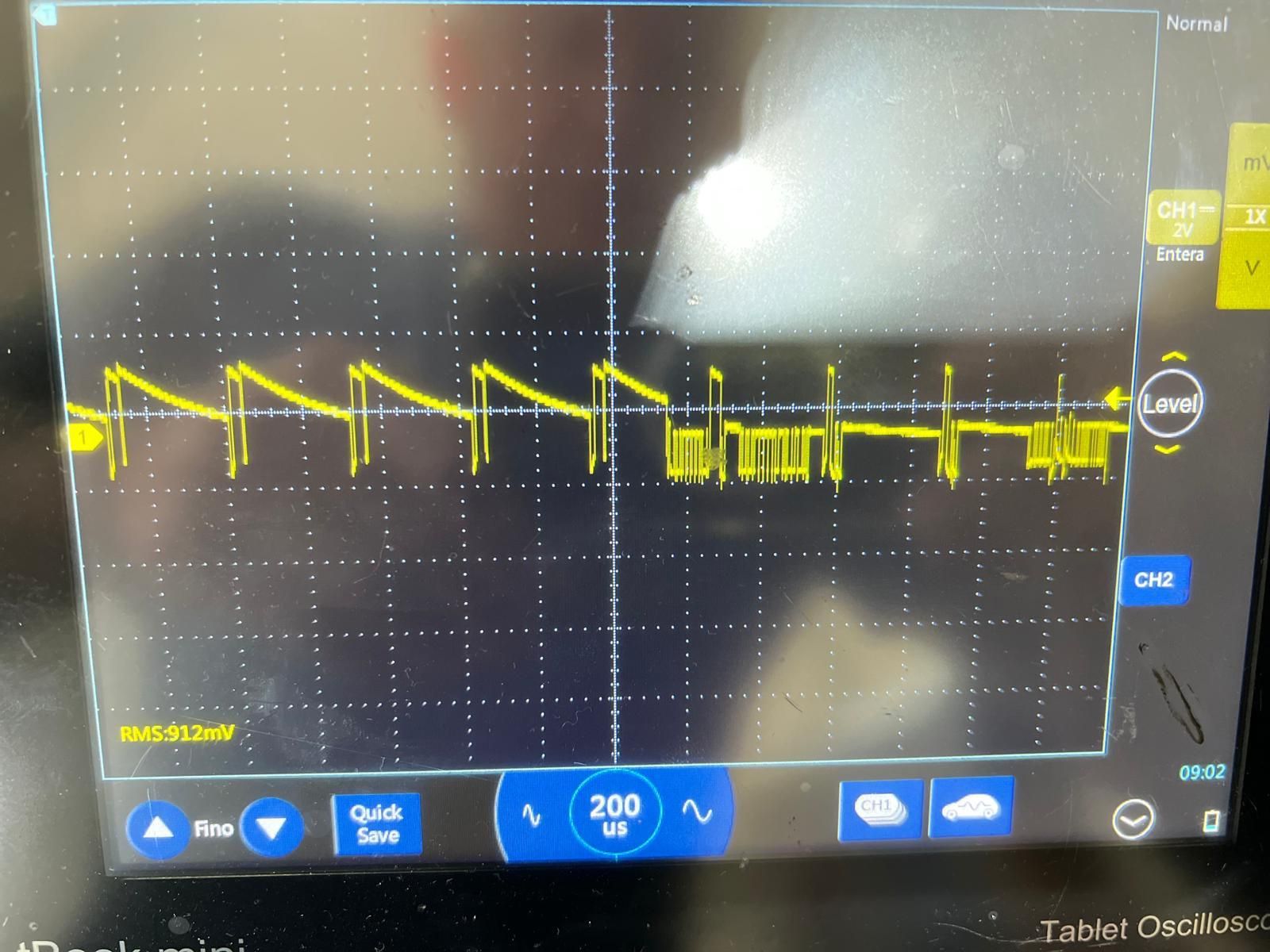

📸 Como se ve en los oscilogramas reales, detectamos una activación cíclica anómala de la señal de alimentación, con repeticiones rítmicas, como si el relé principal intentara apagarse y volviera a activarse solo.

Esto nos llevó a revisar el relé principal, el control de masa desde la BSI y la activación electrónica de la red CAN.

🧰 Causa localizada: fallo en circuito de retención de alimentación (BSI)

El responsable final era el circuito de retención de alimentación post-contacto, que permite que algunos módulos sigan activos unos segundos tras quitar la llave (luces, climatización, etc.).

En este caso, el transistor de control y la lógica de corte en la BSI estaban defectuosos, permitiendo un “loop” eléctrico que mantenía activa la ECU aunque se quitara la llave.

👉 Este comportamiento también inyectaba ruido en la red CAN, lo que provocaba que otras unidades detectaran errores y encendieran testigos.

🔧 Reparación Peugeot 407 se queda arrancado al quitar la llave

En nuestro laboratorio:

• Reparamos la BSI sin necesidad de sustituirla.

• Se restablecieron los cortes de masa y señal.

• Probamos la ECU en banco y vehículo.

• Se eliminaron todos los errores DTC tras la reparación.

Resultado:

✅ El coche se apaga perfectamente con la llave.
✅ No vuelve a encender testigos aleatorios.
✅ La red CAN recupera su estabilidad.
✅ Cliente feliz, sin necesidad de cambiar media electrónica del coche.
